SAE-Anschweiß-Gegenflansch - metrisch ND40
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
SAE-Anschweiß-Gegenflansch - metrisch ND40
Material:
1.) |
ST 44.3 (FE 430) |
|
2.) |
1.4404 |
rostfrei |
|
316 L |
|
Bestellbezeichnung: |
ST 44.3 |
1.4404 |
- nur Flansch |
GFS-... |
GF-x-... |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
Hinweis: Der angegebene Nenndruck ist nach der SAE J 518 C durch den Flansch bzw. nach dem anzuschweißenden Rohr festgelegt.
maximaler Betriebsdruck kg/cm² |
SAE Bau- größe |
Typ |

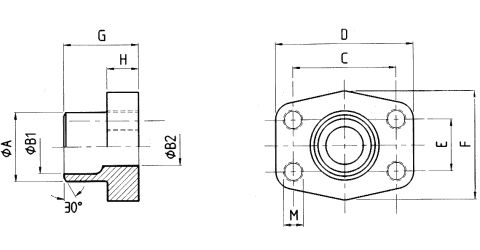

Abmessungen |
|||||||||
Rohr |
A |
B1 |
B2 |
C |
D |
E |
F |
G |
H |
|||
Lochbild 3.000 P.S.I. |
||||||||||||
40 |
1/2" |
GFS 080 STRE 21,3 |
21,3 × 2,6 |
22 |
16 |
13 |
38,10 |
54 |
17,48 |
46 |
35 |
16 |
40 |
1/2" |
GFS 100 STRE 26,9 |
26,9 × 2,6 |
28 |
21,5 |
19 |
47,63 |
65 |
22,23 |
50 |
35 |
18 |
40 |
1" |
GFS 102 STRE 33,7 |
33,7 × 3,2 |
35 |
27 |
25 |
52,37 |
70 |
26,19 |
55 |
38 |
18 |
40 |
1 1/4" |
GFS 104 STRE 42,4 |
42,4 × 3,2 |
43 |
36 |
31 |
58,72 |
79 |
30,18 |
68 |
41 |
21 |
40 |
1 1/2" |
GFS 106 STRE 48,3 |
48,3 × 3,2 |
49 |
42 |
38 |
69,85 |
93 |
35,71 |
78 |
44,5 |
24,5 |
40 |
2" |
GFS 108 STRE 48,3 |
48,3 × 3,2 |
49 |
42 |
42 |
77,77 |
102 |
42,88 |
90 |
45 |
25 |
40 |
2" |
GFS 108 STRE 60,3 |
60,3 × 3,6 |
61 |
53 |
49 |
77,77 |
102 |
42,88 |
90 |
45 |
25 |
40 |
2 1/2" |
GFS 110 STRE 60,3 |
60,3 × 3,6 |
61 |
53 |
53 |
88,90 |
114 |
50,80 |
105 |
50 |
25 |
40 |
2 1/2" |
GFS 110 STRE 76,1 |
76,1 × 3,6 |
77 |
70 |
62 |
88,90 |
114 |
50,80 |
105 |
50 |
25 |
40 |
3" |
GFS 112 STRE 88,9 |
88,9 × 3,6 |
90 |
82 |
74 |
106,38 |
134 |
61,93 |
124 |
51 |
26 |
34 |
3 1/2" |
GFS 114 STRE 88,9 |
88,9 × 3,6 |
90 |
82 |
82 |
120,65 |
152 |
69,85 |
136 |
48 |
26 |
34 |
3 1/2" |
GFS 114 STRE 76,1 |
76,1 × 3,6 |
77 |
70 |
70 |
120,65 |
152 |
69,85 |
136 |
48 |
26 |
34 |
4" |
GFS 116 STRE 88,9 |
88,9 × 3,6 |
90 |
82 |
82 |
130,18 |
162 |
77,77 |
146 |
48 |
26 |
34 |
4" |
GFS 116 STRE 114 |
114,3 × 3,6 |
115 |
107 |
102 |
130,18 |
162 |
77,77 |
146 |
48 |
26 |
34 |
5" |
GFS 118 STRE 139 (*1 |
139,7 × 4 |
141 |
- |
131 |
152,40 |
190 |
92,10 |
170 |
28 |
28 |
*1) Ausführung "GFS 118 STRE 139" als Flachflansch zum Einschweißen
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
M |
Gewicht kg |
|
Lochbild 3.000 P.S.I. |
|||||
40 |
1/2" |
GFS 080 STRE 21,3 |
M 8 |
0,28 |
|
40 |
3/4" |
GFS 100 STRE 26,9 |
M 10 |
0,39 |
|
40 |
1" |
GFS 102 STRE 33,7 |
M 10 |
0,46 |
|
40 |
1 1/4" |
GFS 104 STRE 42,4 |
M 10 |
0,66 |
|
40 |
1 1/2" |
GFS 106 STRE 48,3 |
M 12 |
1,05 |
|
40 |
2" |
GFS 108 STRE 48,3 |
M 12 |
1,20 |
|
40 |
2" |
GFS 108 STRE 60,3 |
M 12 |
1,25 |
|
40 |
2 1/2" |
GFS 110 STRE 60,3 |
M 12 |
1,29 |
|
40 |
2 1/2" |
GFS 110 STRE 76,1 |
M 12 |
1,40 |
|
40 |
3" |
GFS 112 STRE 88,9 |
M 16 |
2,15 |
|
34 |
3 1/2" |
GFS 114 STRE 88,9 |
M 16 |
2,40 |
|
34 |
3 1/2" |
GFS 114 STRE 76,1 |
M 16 |
2,40 |
|
34 |
4" |
GFS 116 STRE 88,9 |
M 16 |
2,69 |
|
34 |
4" |
GFS 116 STRE 114 |
M 16 |
2,85 |
|
34 |
5" |
GFS 118 STRE 139 (*1 |
M 16 |
2,80 |
|
*1) Ausführung "GFS 118 STRE 139" als Flachflansch zum Einschweißen
